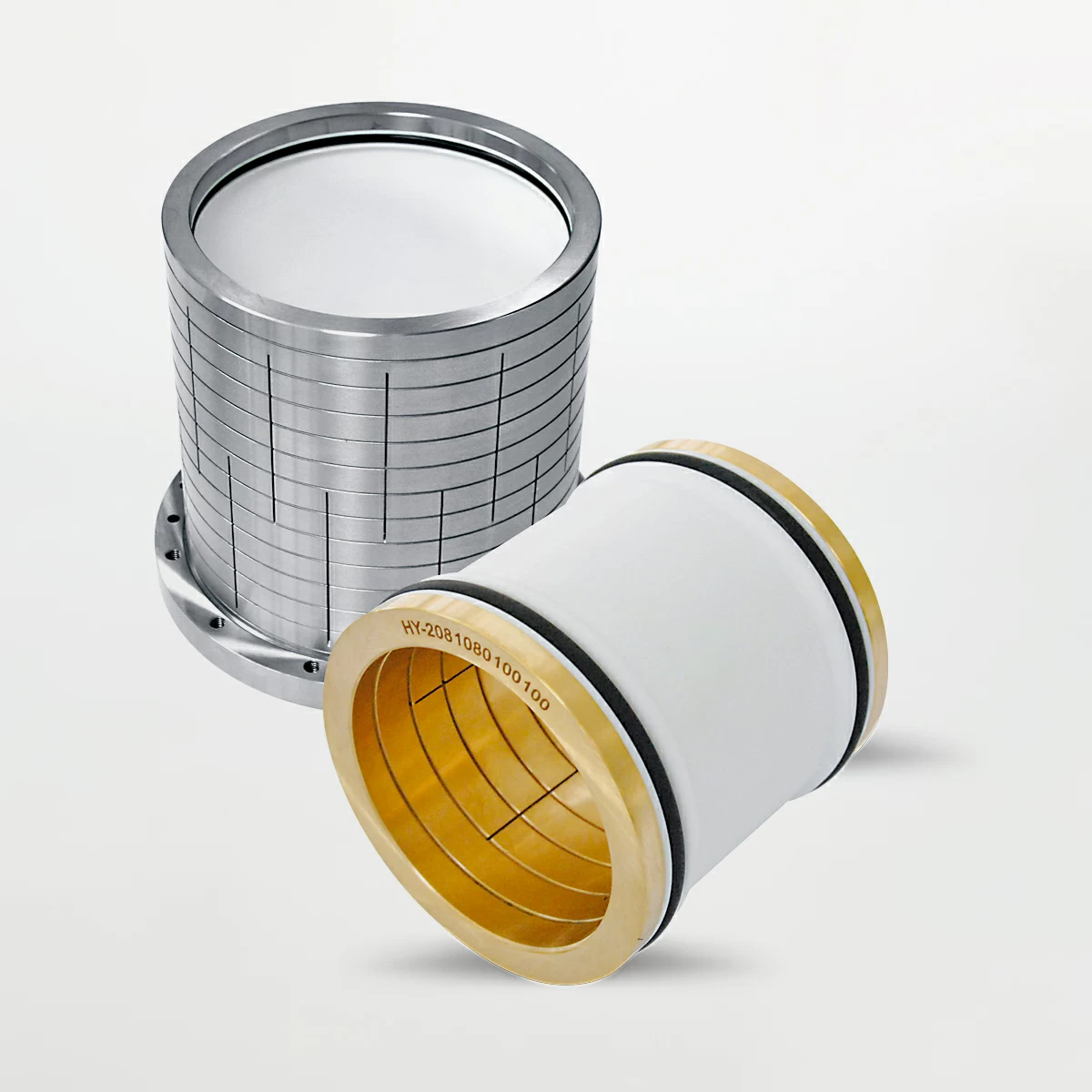

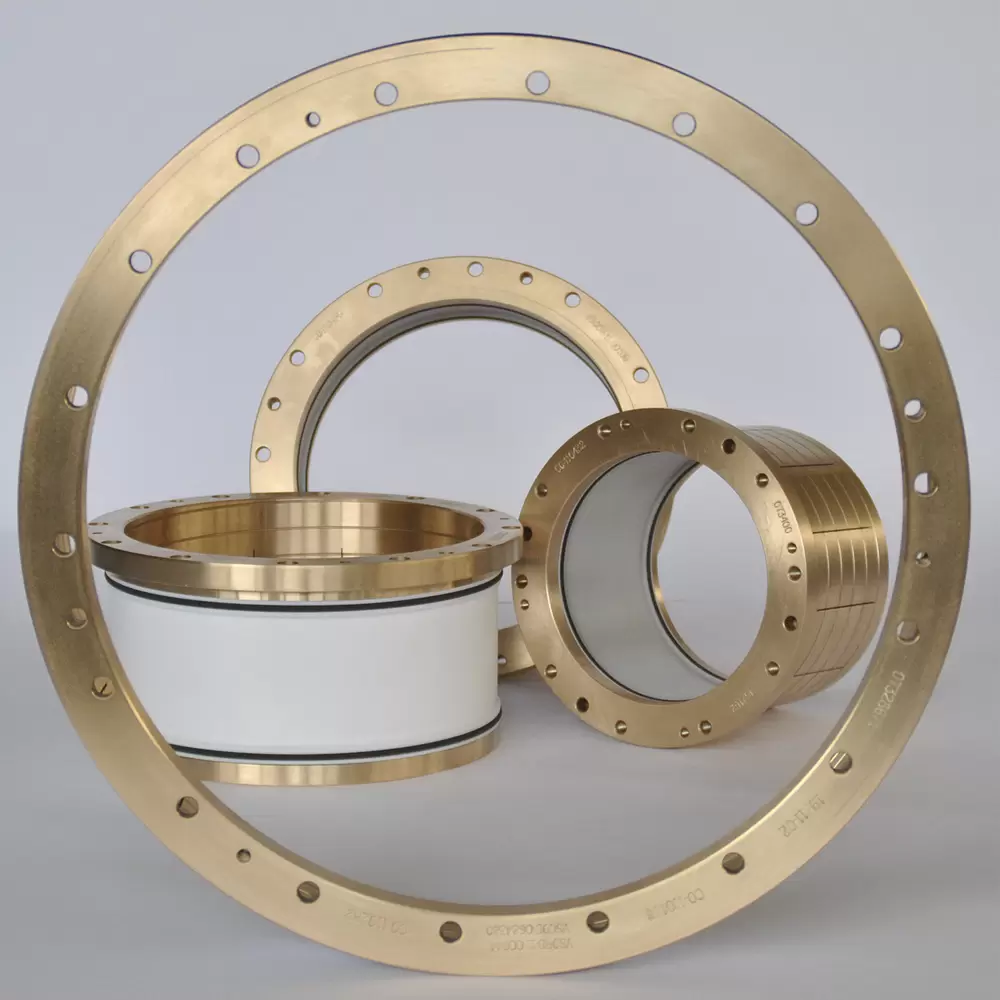

Bussole di bloccaggio

Da oltre 30 anni Hydroservice progetta e realizza bussole di bloccaggio per macchine utensili e impianti industriali, garantendo un bloccaggio assiale e radiale rapido, sicuro e uniforme di alberi e componenti cilindrici.

Precisione e rigidità, anche negli spazi più ridotti

Grazie a un corpo in bronzo, acciaio o leghe speciali con intagli longitudinali brevettati e a un principio di funzionamento idraulico che sfrutta la pressurizzazione del fluido, le nostre bussole raggiungono elevate forze di bloccaggio anche a basse pressioni, mantenendo ingombri minimi rispetto alle soluzioni tradizionali.

Impiegate in mandrini di alesatura, tavole girevoli, teste di fresatura, torni e presse a iniezione, le bussole Hydroservice riducono al minimo vibrazioni e giochi meccanici, incrementando la precisione di lavorazione e la durata nel tempo.

Ogni soluzione può essere dimensionata su misura, in base al diametro dell'albero, alla pressione disponibile e alle specifiche esigenze applicative del cliente.

PARLA CON UN ESPERTO

Contatta uno specialista

Divisione:

Bussole di bloccaggio

Competenza:

Vendite / Tecnico

Rivolgetevi a un tecnico commerciale specializzato per definire la bussola di bloccaggio più adatta alla vostra applicazione.

go

Dati tecnici

Materiali

Corpo bussola:

Bronzo, acciaio e leghe speciali

Mantello:

POM

O-ring:

VITON o NBR

Back-up ring:

PTFE

Caratteristiche tecniche

Pressione di funzionamento:

da 10 a 400 bar (in funzione del Ø)

Fluido di azionamento consigliato:

olio minerale

Range di viscosità raccomandata:

da 10 a 400 mm2/s

Range di temperatura:

da -20°C a + 100°C

Schemi

Vantaggi

Perché sceglierle

Ingombro ridotto, massima efficienza

Design compatto che garantisce elevate forze di bloccaggio anche a basse pressioni, adattandosi facilmente a spazi ristretti.

Bloccaggio rigido e versatile

Serraggio uniforme e affidabile, adatto a un'ampia gamma di applicazioni: mandrini, tavole girevoli, teste rotative, contropunte e colonne di presse.

Montaggio libero e rapido

Nessun vincolo di orientamento in fase di installazione, con cicli di bloccaggio e sbloccaggio veloci e senza attrito tra le parti.

Durata nel tempo e personalizzazione

Prestazioni costanti grazie all'elasticità del materiale; dimensioni e configurazioni su misura in base alle esigenze applicative del cliente.

Funzionamento

Bloccaggio idraulico, semplice e senza attrito

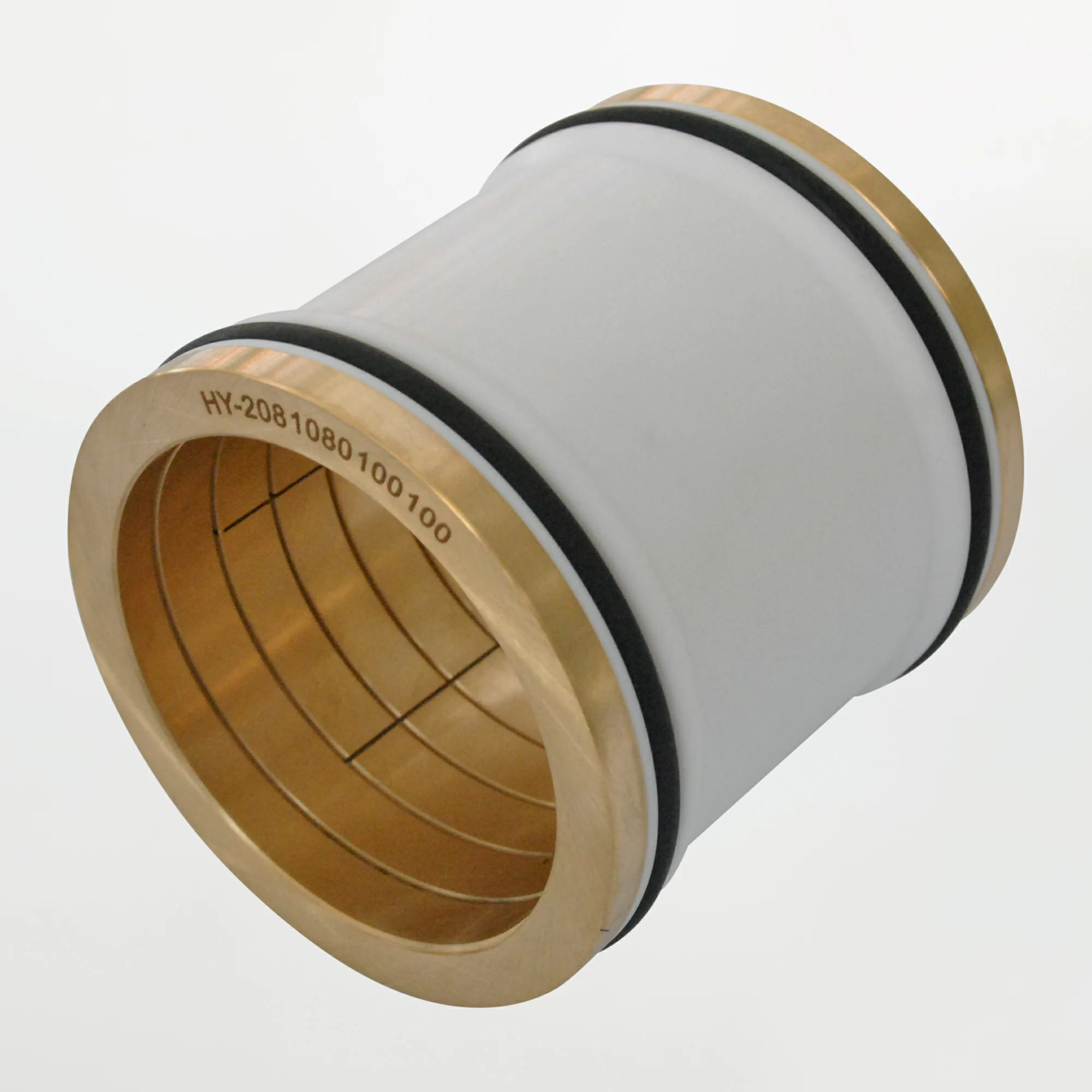

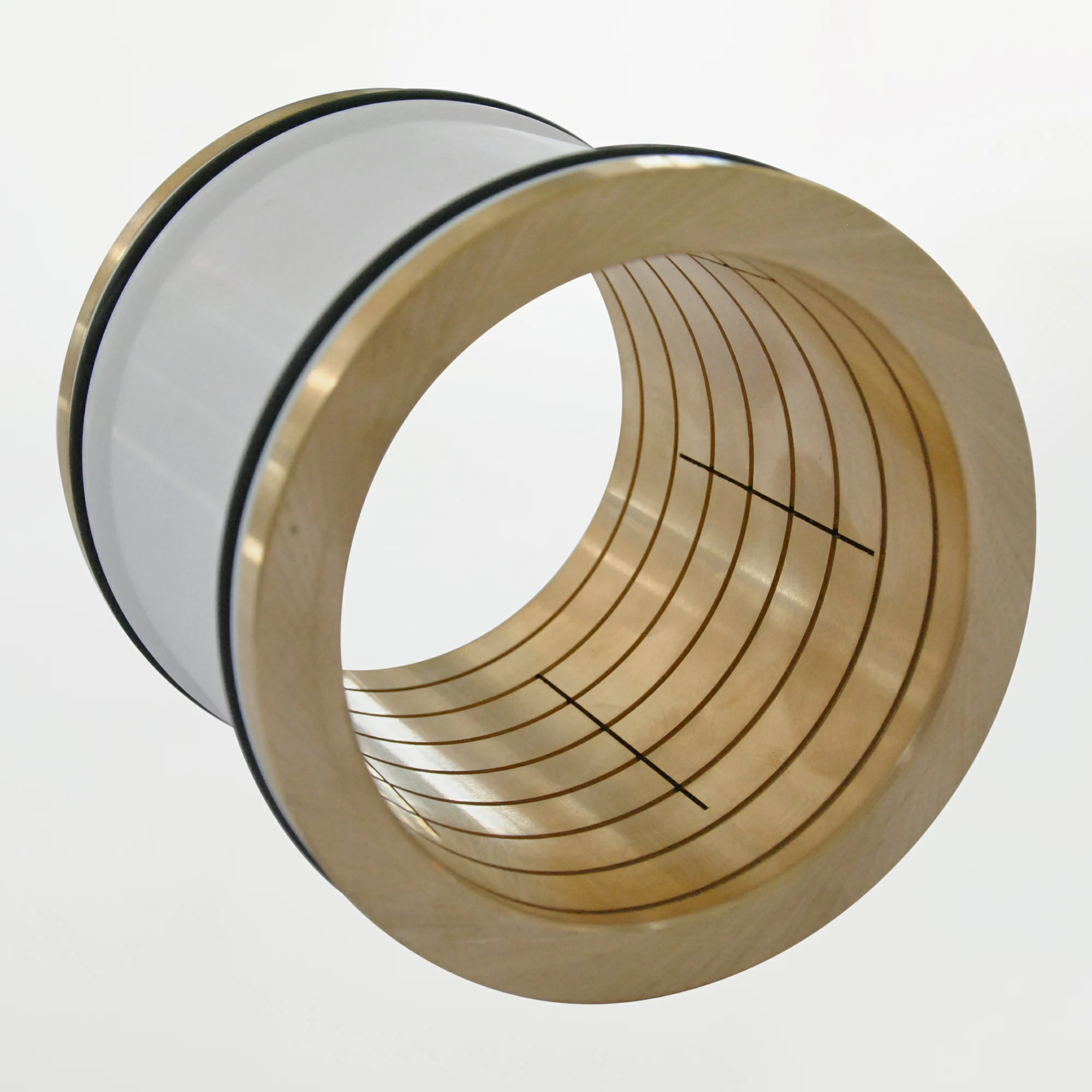

Le bussole Hydroservice sono composte da un corpo in bronzo o acciaio speciale, provvisto di intagli longitudinali e rivestito da un mantello in materiale sintetico, con guarnizioni O-Ring e anelli di back-up alle estremità.

Il funzionamento si basa su un principio idraulico in tre fasi:

  1. Pressurizzazione — Il fluido (olio minerale) viene immesso nella camera tra la sede di alloggiamento e il mantello, generando una forza radiale rispetto all'asse della bussola.
  2. Bloccaggio — Questa forza deforma uniformemente il corpo metallico della bussola, facendolo aderire all'albero e generando un attrito sufficiente a impedirne slittamento e rotazione. Gli intagli longitudinali, appositamente studiati, assicurano un bloccaggio rigido e uniforme su tutta la superficie.
  3. Sbloccaggio — Depressurizzando la camera, la bussola torna rapidamente alla posizione iniziale sfruttando l'elasticità del materiale, senza alcun attrito o sfregamento tra le parti.

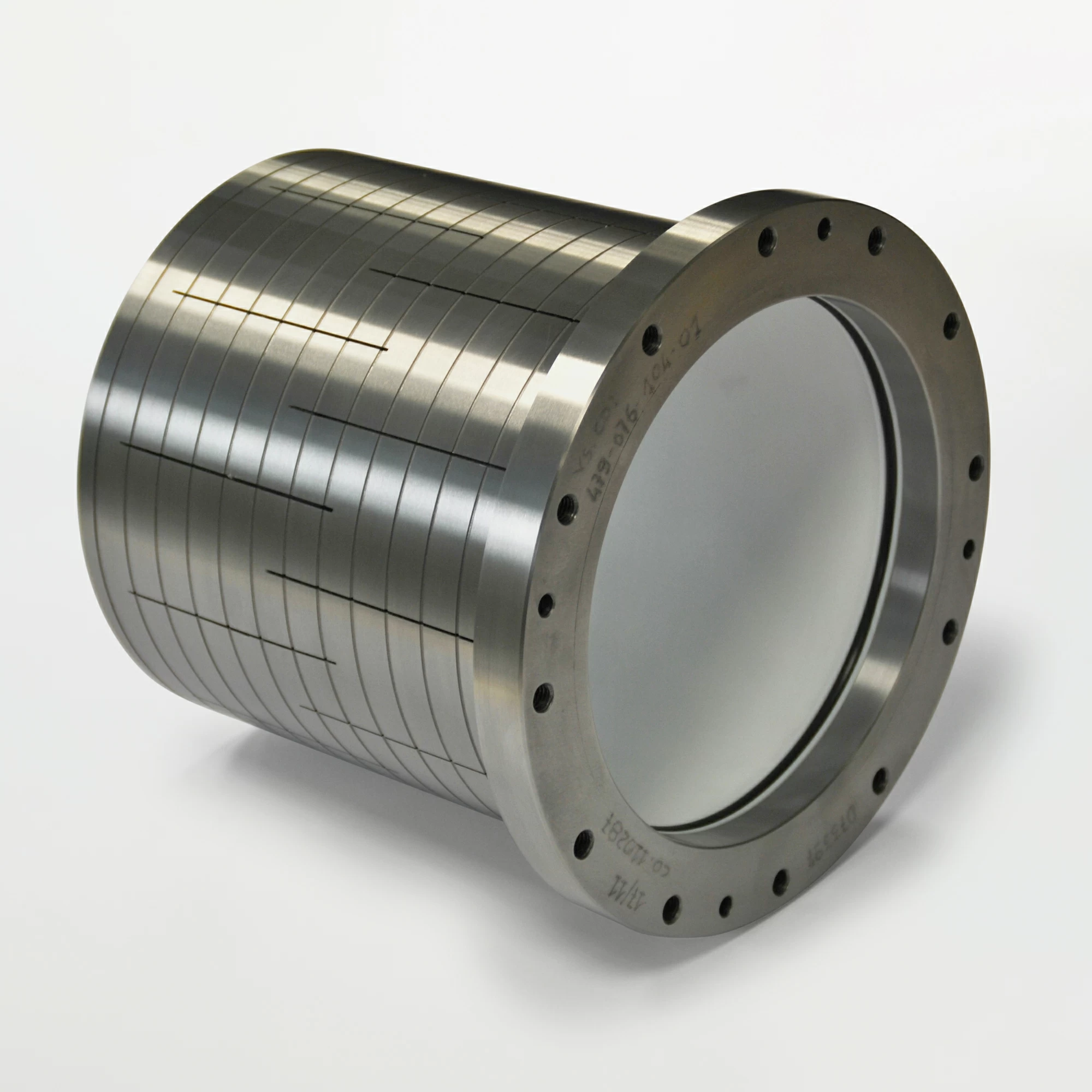

Lo stesso principio si applica sia al bloccaggio interno (l'albero viene serrato dall'interno della bussola) sia al bloccaggio esterno (la bussola serra un componente dall'esterno), garantendo la stessa affidabilità in entrambe le configurazioni.

Applicazioni

Ingegnerizzate per contesti industriali complessi

Le nostre bussole di bloccaggio sono progettate per settori in cui tenuta, precisione, resistenza e affidabilità nel tempo sono essenziali per la sicurezza operativa dell'impianto.

FAQ

FAQ
Cosa sono le bussole di bloccaggio e a cosa servono?

Sono componenti in bronzo, acciaio o leghe speciali che permettono il bloccaggio assiale e/o radiale rapido, sicuro e preciso di alberi e particolari cilindrici, impedendone slittamento e rotazione. Grazie a un corpo con intagli longitudinali rivestito da un mantello sintetico, garantiscono ingombri ridotti rispetto alle soluzioni tradizionali e trovano impiego in mandrini, tavole girevoli, colonne di presse, teste rotative e contropunte.
Qual è la pressione di esercizio e quali fluidi si possono utilizzare?

Le bussole operano con pressioni comprese tra 10 e 400 bar, in funzione del diametro. Il fluido consigliato è olio minerale con viscosità tra 10 e 400 mm²/s, in un range di temperatura da -20°C a +100°C. Per esigenze operative differenti è possibile contattare l'ufficio tecnico Hydroservice.
Come si calcola la forza di bloccaggio generata dalla bussola?

La forza dipende da quattro fattori: diametro dell'albero (d), lunghezza attiva della bussola (LA), pressione di alimentazione (P) e coefficiente d'attrito (µ, tipicamente tra 0,08 e 0,12). Esistono formule specifiche per il calcolo della forza assiale (in daN) e del momento torcente per i bloccaggi radiali (in daN·m); Hydroservice fornisce esempi di calcolo dettagliati per ogni configurazione.
Quali accorgimenti seguire per il montaggio e la messa in servizio?

È fondamentale non pressurizzare mai la bussola senza l'albero inserito (rischio di danneggiamento), lubrificare la superficie di bloccaggio solo con olio minerale (mai grasso) e pressurizzare gradualmente fino al 30% della pressione massima prevista, ripetendo l'operazione più volte prima di raggiungere la pressione di lavoro definitiva. Le sedi di alloggiamento devono rispettare tolleranze precise per garantire funzionamento e facilità di smontaggio.
È possibile personalizzare le bussole secondo le esigenze del cliente?

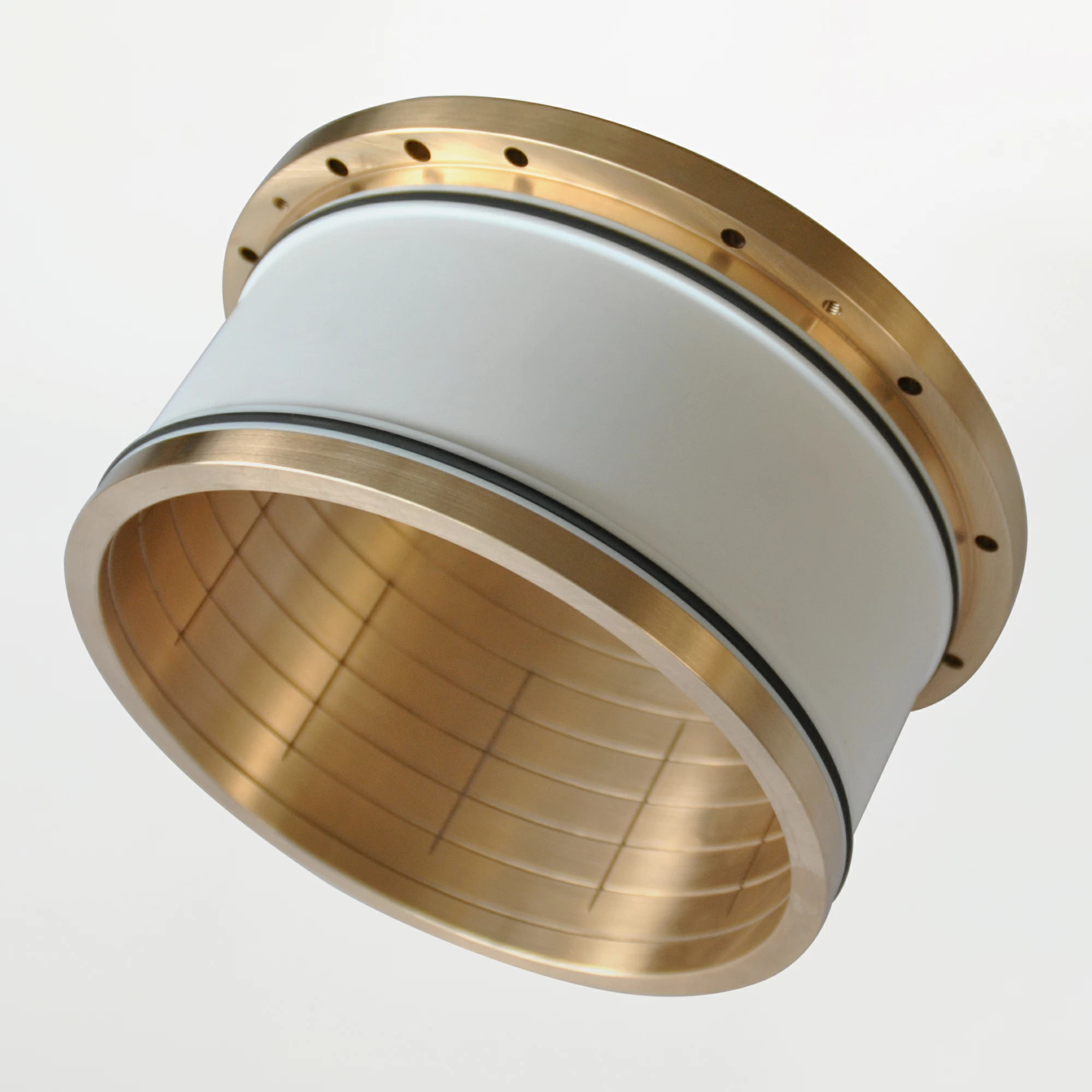

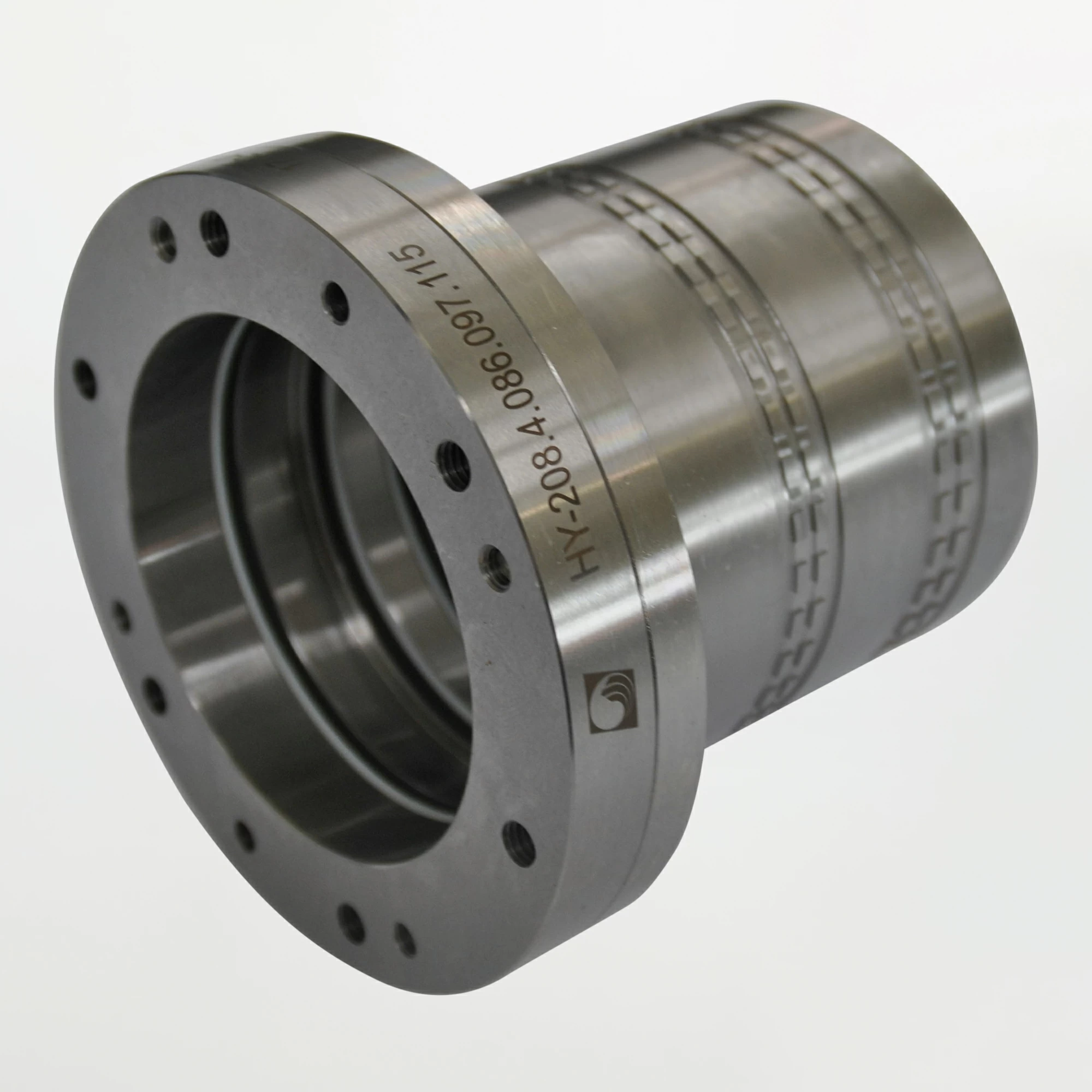

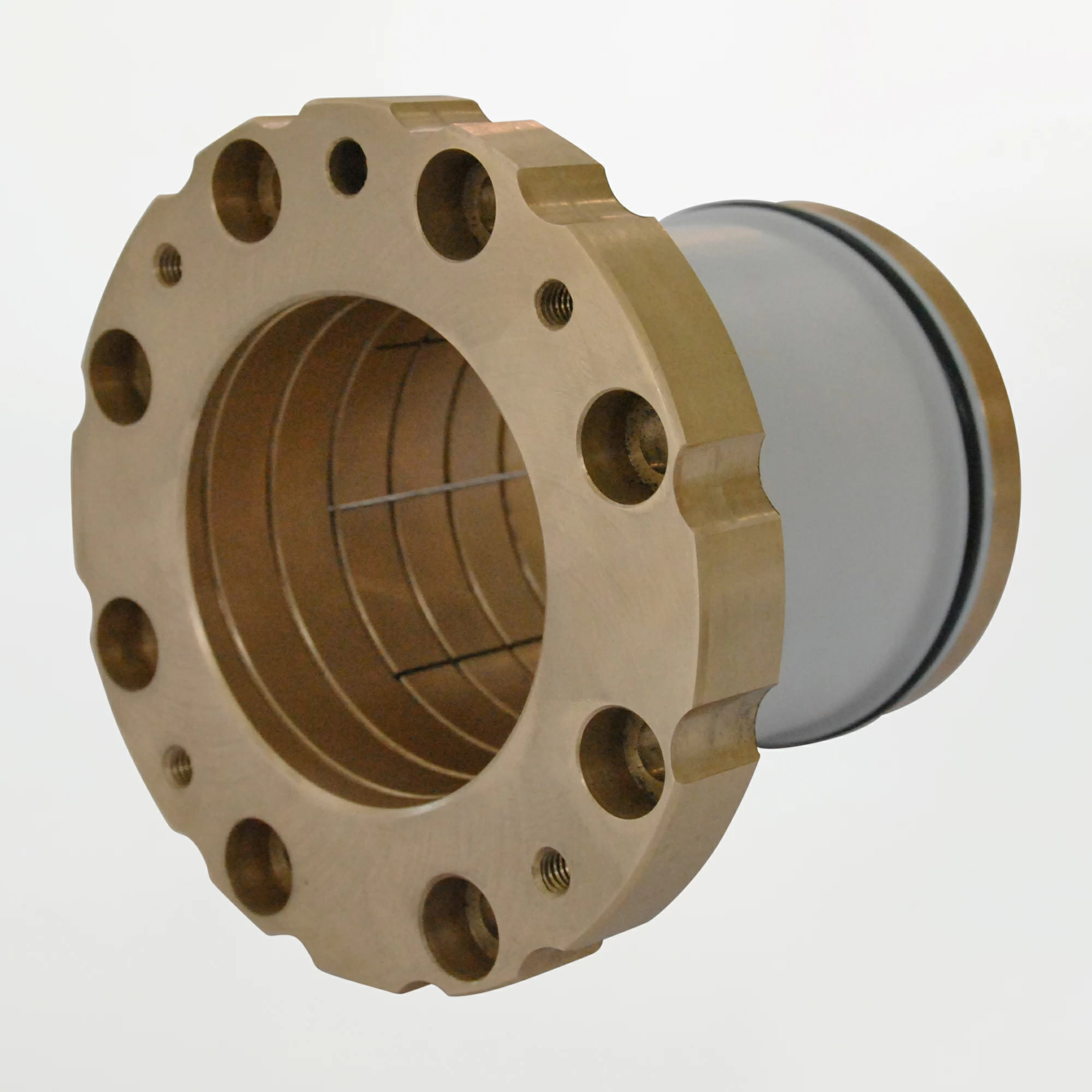

Sì, oltre alla serie standard H208.1.1.1 (disponibile in diverse combinazioni di diametro, lunghezza e forza di bloccaggio), Hydroservice offre soluzioni customizzabili per materiale, dimensioni e tipo di bloccaggio (interno/esterno, flangiato/non flangiato), tramite un sistema di codifica dedicato. Per richieste specifiche è disponibile un modulo online sul sito.
