Casi studio

Lo sviluppo del progetto prevede valvole di chiusura d’emergenza (ESD), una per ogni impianto.

Anziché avere una centrale oleodinamica per ciascuna valvola, ne è stata realizzata una sola in grado di comandarle tutte, per ottimizzare il sistema.

Hydroservice ha progettato, realizzato e collaudato, le centrali oleodinamiche autoportanti per installazione a terra che alimentano attuatori a glifo con ritorno a molla (singolo effetto)

In base alle richieste delle specifiche del cliente finale e degli allineamenti tecnici, sono stati definiti i componenti principali, i materiali di costruzione e le logiche di funzionamento.

Come risultato, la centrale ha un serbatoio per la raccolta di tutto l’olio dell’impianto in AISI 316 verniciato.  Un accumulatore a pistone per le manovre di emergenza di tutti gli attuatori, costruito in acciaio al carbonio verniciato, in accordo alla normativa ASME VIII Div.1 - U stamp e relative bombole di N2 di back-up.

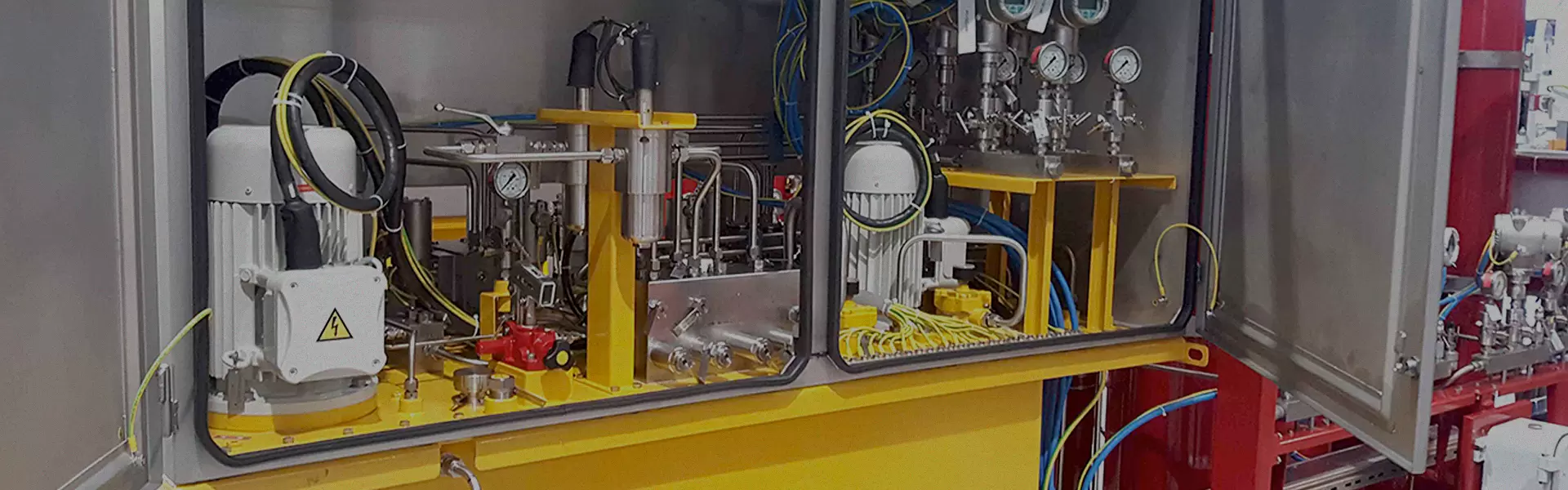

Tutta la strumentazione, anch’essa in AISI316, e le apparecchiature idrauliche sono state installate all'interno di un cabinet fatto ad hoc con grado IP65.

Il quadro di controllo e le cassette di derivazione, tutte in AISI316 verniciato, sono installate esternamente e sono in numero sufficiente a collegare utenze digitali e analogiche in maniera separata.
