HPU autoportanti per valvola HIPPS per il più grande impianto sotterraneo di stoccaggio di petrolio greggio
Condividi
HPU autoportanti per valvola HIPPS per il più grande impianto sotterraneo di stoccaggio di petrolio greggio
Seguiamo ogni progetto nella sua interezza: dalla definizione dei requisiti alla messa in servizio, sviluppando soluzioni su misura che coniugano efficienza, affidabilità e risparmio energetico.

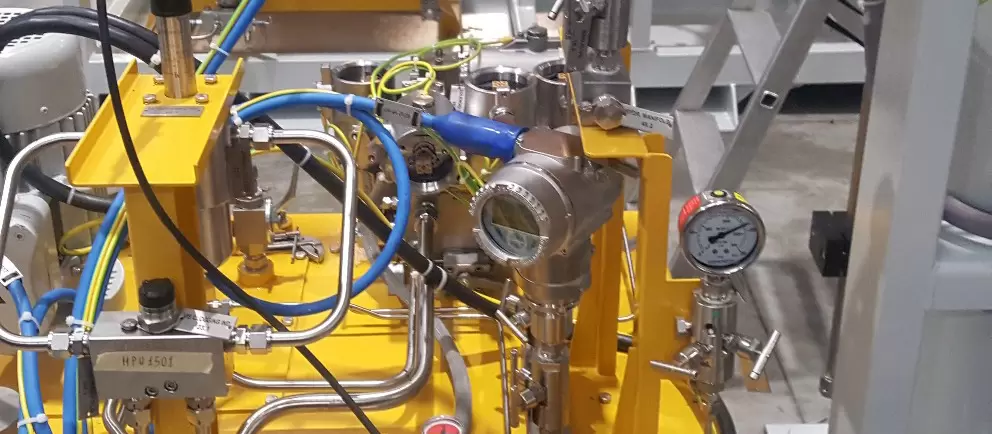

Abbiamo realizzato una centralina idraulica indipendente, necessaria per fornire l’alimentazione idraulica per il controllo dell'attuatore con ritorno a molla installato sulla valvola HIPPS.
L'impianto comprende, un serbatoio olio idraulico in AISI 316 da 80 lt, idoneo a raccogliere almeno 1,5 volte il fluido idraulico dell'impianto (fluido negli attuatori, negli accumulatori, nella tubazione dalla HPU all'attuatore, nel circuito idraulico della HPU).
La centralina oleodinamica è dotata di un accumulatore a pistone da 80 lt in acciaio al carbonio verniciato e certificato ASME VIII - U stamp.
L'accumulatore è dimensionato per consentire una corsa completa con olio per l'attuatore. Il livello dell'accumulatore del pistone viene monitorato con interruttori di posizione. Sul pistone è presente una guarnizione di sostegno in modo da tollerare eventuali guasti della tenuta senza conseguenze per la funzionalità dell'intero sistema idraulico.
Tutta la strumentazione e le apparecchiature idrauliche sono installate all'interno di un armadio IP65 disegnato ad hoc. Le scatole di derivazione locali sono installate all'esterno dello stesso.
Come per ogni progetto, è stato svolto un lavoro sinergico tra ufficio tecnico, commerciale e produzione per ottenere il massimo risultato.
